Im Unterschied zur farbkodierten
Dopplersonographie bzw. zum
Amplituden-Doppler werden beim
B-Flow-Verfahren die fließenden kor-
puskulären Blutbestandteile direkt
dargestellt: Die Sendefrequenz wird
kodiert abgegeben, es werden emp-
fangsseitig nur die kodierten reflek-
tierten Echoamplituden von zwei
kurz nacheinander ausgesandten
Schallpulsen rechnerisch voneinander
subtrahiert. So können die stationä-
ren Echos von sich bewegenden
Echos diskriminiert werden [Weskott,
2000].
Die wichtigsten Charakteristika der
drei Verfahren – FKDS, CEUS und
B-Flow – sind in Tabelle 1 wieder-
gegeben.
Im Vergleich zur FKDS und zum
Power-Doppler hat der B-Flow eine
wesentlich bessere Ortsauflösung;
der „blooming“-Artefakt als Farb-
überschreitung der Gefäßwand in den
Farbdopplerverfahren tritt nicht auf.
Daraus ergibt sich als ein wesentli-
cher Vorteil der B-Flow-Technik eine
hohe Ortsauflösung bei guter Sensiti-
vität in der Erfassung kleinlumiger
Gefäße (bis 0,3 mm, Abb. 1); eine
morphologisch präzise Darstellung
des durchströmten Lumens wird
damit möglich (Abb. 2a,b), Stenose-
grad und -länge von z.B. Organ-ver-
sorgenden Arterien können verläss-
lich dargestellt werden. Da mit der
B-Flow-Technik die Änderung der
Amplitude zwischen zwei Pulsen
dargestellt wird, ist mit einer nur
geringen Winkelabhängigkeit zu
rechnen. Das gesamte B-Bild wird im
B-Flow-Modus dargestellt, eine Angu-
lierung, wie im FKDS-Modus durch
die steering box, ist nicht möglich,
aber auch nicht notwendig.
Das durchströmte Restlumen gerade
bei längerstreckigen peripher arte-
riellen Stenosen lässt sich in der
B-Flow-Technik während der Systole
gut abgrenzen (Abb. 3a,b, 4a,b).
Die Separation des Blutflusses dicht
aneinander liegender Gefäße – glei-
chen oder richtungsverschiedenen
Blutflusses – gelingt im B-Flow besser
als im FKDS oder Power-Doppler.
Die Vaskularisation von Schilddrü-
senknoten oder oberflächlichen
Lymphknoten, aber auch von gut vas-
kularisierten abdominellen Organ-
tumoren, kann mit einer hohen Orts-
auflösung dargestellt werden (Abb.
5). Im venösen System weist der B-
Flow deutliche Vorteile gegenüber
den konventionellen Dopplertechni-
ken auf: Ein Überschreiben kleiner
Thromben bei weiterhin hoher Sensi-
tivität in der Erfassung langsamer
Geschwindigkeiten wird vermieden
(Abb. 6a,b).
Jedoch ist der B-Flow – wie alle US-
Techniken – von der Schalldurchläs-
sigkeit des Gewebes abhängig. Bewe-
gungsartefakte können zu typischen
Artefakten führen, die jedoch leicht
zu erkennen sind.
Vergleichbar mit dem Power-Doppler
stellt auch das B-Flow-Verfahren die
Amplitude der sich bewegenden
Reflektoren dar und ist damit nicht in
der Lage, Geschwindigkeiten oder die
Flussrichtung anzugeben. Kräftige
Gefäßpulsationen können wie in der
FKDS zu einer Mitbewegung des
angrenzenden Gewebes führen: In
diesem Fall wird die Mitbewegung
des umliegenden Gewebes – auch bei
Unterdrückung des Hintergrundes –
im Grauwertmodus schemenhaft mit
dargestellt.
Eine wesentliche Limitation der ers-
ten mit dem B-Flow-Verfahren ausge-
statteten Gerätegeneration bestand in
der Beschränkung auf die höherfre-
quenten linearen Schallköpfe. Erst-
mals steht dieses Verfahren jetzt auch
für abdominelle Schallköpfe zur Ver-
fügung.
Das B-Flow Verfahren stellt einen
wichtigen Baustein in der Gefäßdiag-
nostik dar, ersetzt aber weder die
Information des gepulsten Dopplers,
noch kann es mit der CEUS konkur-
rieren.
Weiterführende Literatur
1. Welch LR, Fox MD. Practical spread spect-
rum pulse compression for ultrasonic tis-
sue imaging. IEEE Trans. UFFC
1998;45:349-355
2. O`Donell M. Codex excitation systems for
improving the penetration of real-time
phased array imaging systems. IEEE Trans.
UFFC 1992;39:341-351
3. Weskott HP. Amplitude Doppler Ultra-
sound: Slow flow detection level tested
with a flow phantom. Radiology
1997;202:125-130
4. Arbeille P, Bouin-Pineau MH, Herauld S.
Accuracy of the main Doppler methods for
evaluating the degree of carotis stenoses
(continuous wave, pulsed wave, and color
Doppler). Ultrasound Med Biol 1999;
25:65-73
5. Claudon M, Winninger D, Briancon S,
Pesque P, Regent DM. Power Dopplering:
Evaluation of the morphology of vascular
stenosis with a flow phantom. Radiology
1999;213(P):190
6. Weskott HP. B-Flow - A new method for
detecting blood flow. Ultraschall Med. 2000
Apr;21(2):59-65. German
7. Weskott HP, Höpfner M. Blood flow
imaging within small tubes: B-Flow in
comparison to color, power, pulse-wave
(PW) Doppler and CT: A Phantom study.
Supplement to Radiology 2000;217 (P):394
8. Weskott HP. Darstellung und Quantifizie-
rung arterieller Stenosen mittels eines digi-
talen Pulssubtraktionsverfahrens (B-Flow).
Ultrasch in Med 2001; 22 (Sonderheft):
S131
9. Umemura A, Yamada K. B-mode flow
imaging of the carotid artery. Stroke. 2001
Sep;32(9):2055-7.
10. Bucek RA, Reiter M, Koppensteiner I,
Ahmadi R, Minar E, Lammer J. B-flow
evaluation of carotid arterial stenosis:
initial experience. Radiology. 2002
Oct;225(1):295-9.
11. Mikami T, Takahashi A, Houkin K.
Evaluation of blood flow in carotid artery
stenosis using B-flow sonography. Neurol
Med Chir (Tokyo). 2003 Nov;43(11):528-
32; discussion 533.
12. Tola M, Yurdakul M, Cumhur T. Combined
use of color duplex ultrasonography and
B-flow imaging for evaluation of patients
with carotid artery stenosis. AJNR Am J
Neuroradiol. 2004 Nov-Dec;25(10):1856-
60.
13. Yurdakul M, Tola M, Cumhur T. B-flow
imaging for assessment of 70% to 99%
internal carotid artery stenosis based on
residual lumen diameter. J Ultrasound Med.
2006 Feb;25(2):211-5.
14. Jung EM, Kubale R, Clevert DA, Weskott HP,
Prantl L, Herold T, Renz M, Rupp N, Tacke J.
B-flow and B-flow with 3D and SRI
postprocessing before intervention and
monitoring after stenting of the internal
carotid artery. Clin Hemorheol Microcirc.
2007;36(1):35-46.
15. Clevert DA, Johnson T, Jung EM, Clevert DA,
Flach PM, Strautz TI, Ritter G, Gallegos MT,
Kubale R, Becker C, Reiser M. Color Doppler,
power Doppler and B-flow ultrasound in
the assessment of ICA stenosis:
Comparison with 64-MD-CT angiography.
Eur Radiol. 2007 Aug;17(8):2149-59.
16. Reiter M, Horvat R, Puchner S, Rinner W,
Polterauer P, Lammer J, Minar E, Bucek RA.
Plaque imaging of the internal carotid
artery - correlation of B-flow imaging with
histopathology. AJNR Am J Neuroradiol.
2007 Jan;28(1):122-6.
.
Mit freundlicher Unterstützung der
GE Healthcare. Der Autor ist Dr. med. Hans-
Peter Weskott, Zentrale Ultraschallabteilung,
Klinikum Siloah, KRH Hannover.
B-Flow – ein innovatives Ultraschall-
verfahren zur Blutflussdiagnostik
Zur bildlichen Realtime-Darstellung des fließenden Blutes standen – neben der kontrastverstärkten
Sonographie (CEUS) – bislang lediglich Verfahren zur Verfügung, denen der Doppler-Effekt zugrunde
liegt: Das Farb-Doppler-Verfahren (FKDS) nutzt die Frequenzverschiebung der von den korpuskulären
Blutbestandteilen reflektierten Schallwellen, während der Amplituden-Doppler (Power-Doppler) die
Stärke (Amplitude) des Dopplershiftsignals farbkodiert wiedergibt.

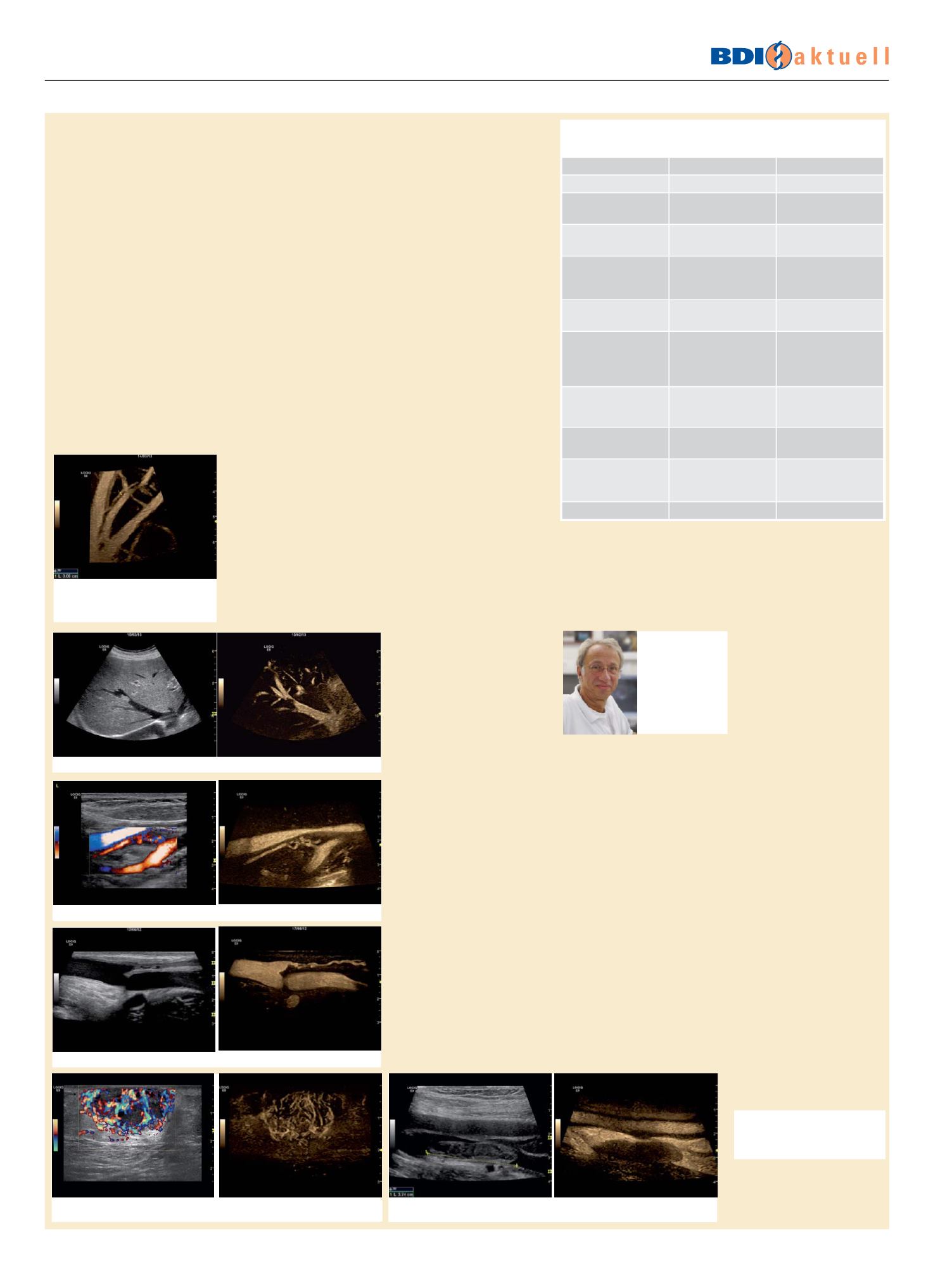

Abb. 1
. Mit seiner hohen Ortsauflösung kann
der B-Flow kleine Gefäße von unter 1 mm dar-
stellen (hier: Leberarterienast von 0,5 mm,
Schallkopf: C 1-6)
Abb. 2a,b.
Tumorkompression der rechten Lebervene (Schallkopf: C 1-6)
Abb. 3a,b.
Subtotaler Verschluss der ACI, dargestellt in der FKDS und im B-Flow (Schallkopf: 9L)
Abb. 4a,b.
Residualfluss in der A. fem. sup. nach iatrogen bed. Gefäßverschluss (Schallkopf: 9L)
Abb. 5.
Weichteilmetastase eines malignen Melanoms. Die blooming-Artefakte der FKDS werden
im B-Flow vermieden. Das chaotische Gefäßbild der kleinen Tumorgefäße ist gut erkennbar.
Abb. 6a,b.
Frische Venenthrombose der V. fem. sup. Im B-Flow-Verfahren wird der Randfluss
um den Thrombus ohne Überschreiben des Thrombus dargestellt.
